Protizámrzný ventil chrání tepelné čerpadlo před zamrznutím

Autor: Petr Kučava

Monoblokové tepelné čerpadlo má část vodního okruhu umístěnou venku, a proto je potřeba počítat s rizikem zamrznutí média. Kritická situace může nastat například při výpadku proudu nebo poruše cirkulace, kdy se voda v systému přestane pohybovat. Pokud její teplota dále klesá, může zamrznutí způsobit poškození citlivých částí hydraulického okruhu. Protizámrzný ventil představuje jedno z řešení, které může při takové situaci umožnit automatické vypuštění vody z ohrožené části systému.

Co se děje, když médium začne chladnout

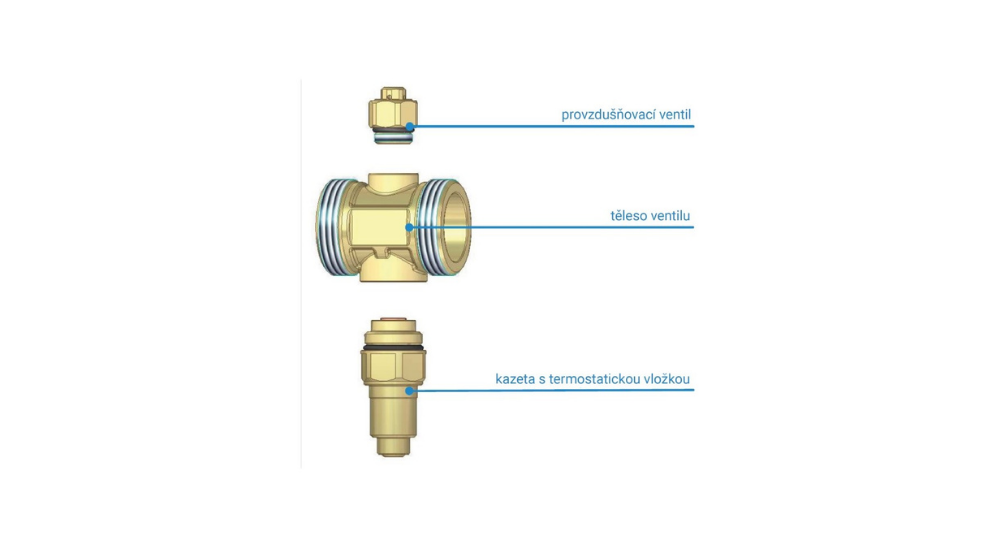

Nezámrzný ventil využívá termostatický prvek reagující na teplotu média. Pokud jeho teplota klesne k nastavené hranici, ventil otevře průtok směrem ven a umožní vypouštění vody ze systému. Tím se snižuje množství vody, která by při dalším poklesu teploty mohla zamrznout a poškodit některou ze součástí hydraulického okruhu.

Po opětovném zvýšení teploty termostatický prvek průtok uzavře. Před návratem systému do běžného provozu je ale potřeba zkontrolovat jeho stav, zejména tlak vody, a podle konkrétní instalace případně doplnit médium a soustavu odvzdušnit.

Proč záleží na umístění ventilu

Ochranný prvek nemůže chránit systém správně, pokud je umístěn na nevhodném místě. U monoblokového tepelného čerpadla je potřeba zaměřit se především na části hydraulického okruhu, které jsou vystavené nízkým venkovním teplotám. Výrobce proto u tohoto typu ventilu doporučuje instalaci co nejblíže venkovní jednotce.

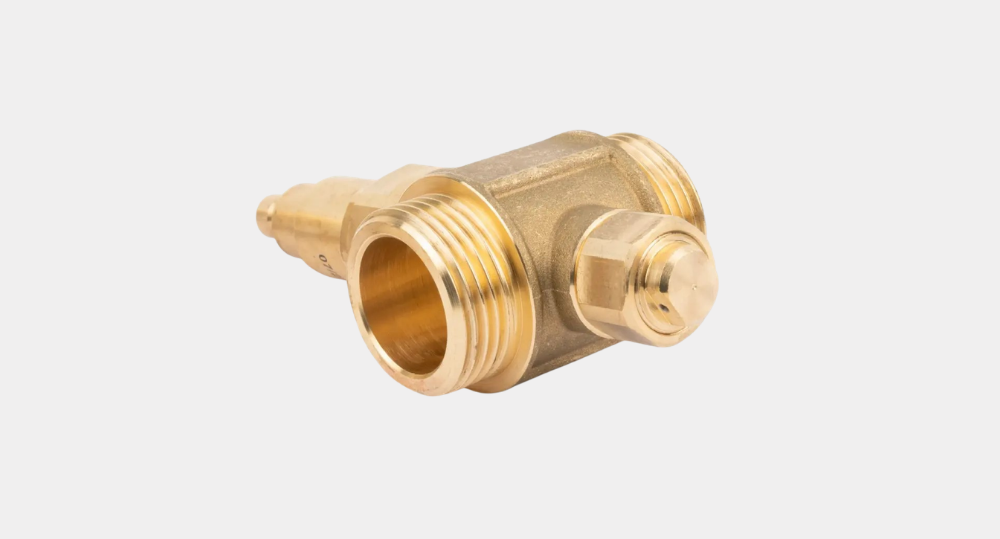

Protizámrzný ventil AAV 100 je určen právě pro ochranu monoblokových vzduchových tepelných čerpadel. Jeho termostatický prvek reaguje na pokles teploty a umožňuje vypuštění média z chráněné části systému. Při návrhu konkrétní instalace je ale nutné vycházet z hydraulického zapojení daného tepelného čerpadla a požadavků jeho výrobce.

Ventil není náhradou za běžný provoz systému

Protizámrzná ochrana se uplatňuje především v mimořádné situaci, kdy hrozí zamrznutí média. Neměla by proto být chápána jako běžný způsob regulace topného systému. Pokud ventil při poklesu teploty otevře a část vody ze soustavy odteče, je potřeba po obnovení vhodných podmínek ověřit tlak a stav hydraulického okruhu.

U konkrétní instalace je proto důležité respektovat způsob zapojení a požadavky výrobce tepelného čerpadla. Ochrana musí být navržena tak, aby skutečně zahrnovala části systému vystavené riziku zamrznutí. U některých instalací může být vhodné chránit více částí hydraulického okruhu, nikoli pouze jeden konkrétní bod.

Co může zamrznutí způsobit

Voda při zamrznutí zvětšuje svůj objem. V uzavřeném nebo omezeném prostoru tak může vzniknout tlak, který poškodí například výměník tepla, potrubí, čerpadlo nebo další hydraulické komponenty. Oprava takového poškození může být výrazně nákladnější než prevence samotného problému.

Smyslem protizámrzného ventilu proto není zvyšovat účinnost tepelného čerpadla, ale omezit riziko poškození vodního okruhu při nestandardní situaci. Zvolený způsob ochrany by měl odpovídat konstrukci tepelného čerpadla, hydraulickému zapojení a podmínkám, ve kterých zařízení pracuje.
